提及電纜，大家都非常熟悉了。但是，當說到電纜截面積的選擇方法時，可能不少電氣人員都會感到困惑，尤其是對于電氣初學者來說更是一問三不知。我們都知道，電纜是由幾根或幾組導線絞合而成的，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。作為電能或信號傳輸裝置，電纜在電力系統中用量極大。那么，電纜截面積應該怎么正確選擇呢？今天，我們就來分享一下科學簡單的電纜截面積選擇方法，共有四種，適用于不同的場合。

? 方法一：按照長期允許載流量選擇

為了保證電纜的安全和使用壽命，通電后的電纜溫度不應超過規定的長期允許工作溫度。聚氯乙烯絕緣電纜為70度，交聯聚乙烯絕緣的電纜為90度。根據這一原則，我們可以簡單地查表選擇電纜截面積。

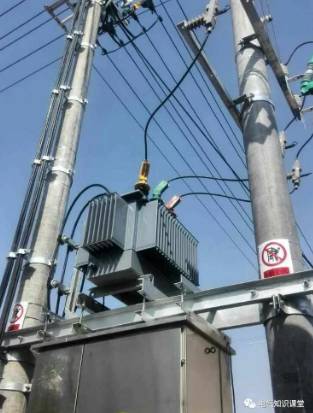

舉例說明：某廠變壓器容量為2500KVa，采用10KV供電。若采用交聯聚乙烯絕緣電纜在橋架中敷設，電纜的截面積應選擇多大呢？首先計算額定電流為137A，然后查電纜選型手冊得知YJV-8.7/10KV-3X35的電纜載流量大于137A，因此理論上可以滿足要求。注意：這種方法不考慮動穩定和熱穩定的要求。

? 方法二：按照經濟電流密度選擇

經濟電流密度是一個綜合考慮線路投資和電能損耗的指標。為了節省投資，我們希望電纜截面積小一些；為了降低電能損耗，我們希望電纜截面積大一些。綜合以上考慮，我們可以確定一個合理的電纜截面積，稱為經濟截面積。

方法：根據設備的年運行小時數，查表得到經濟電流密度（單位：A/mm2）。然后，用設備的額定電流除以經濟電流密度，即可得到所需的電纜截面積。

舉例：設備的額定電流為150A，年運轉時間8000小時。根據表格可知，經濟密度選擇1.75A/mm2。因此，所需的電纜截面積為85.7mm2，我們可選擇截面積為95mm2的電纜。

? 方法三：根據電網壓降選擇

當電纜很長時，運轉和啟動時會產生一定的壓降。如果設備側的電壓低于一定的范圍，會導致設備發熱。因此，我們需要根據電網壓降來選擇電纜截面積。

根據《電工手冊》要求，400V線路的壓降不能低于7%。我們可以使用壓降計算公式來計算所需的電纜截面積：?U=I×ρ×L/S，其中?U為壓降，I為設備額定電流，ρ為導體電阻率，S為電纜截面積，L為電纜長度。

舉例：380V設備額定電流為150A，采用銅芯電纜（銅的ρ=0.0175Ω.mm2/m），要求壓降小于7%（?U=26.6V），電纜長度600米。根據公式計算可得所需的電纜截面積為59.2mm2，因此我們選擇截面積為70mm2的電纜。

? 方法四：根據熱穩定系數選擇

對于6KV以上的電纜，我們需要根據熱穩定系數來選擇電纜截面積。首先使用其他方法選好電纜截面積后，必須按下面的公式校驗是否滿足熱穩定要求：Smin=Id×√Ti/C，其中Ti為斷路器的分斷時間（取0.25S），C為電纜熱穩定系數（取80），Id為系統三相短路電流值。

舉例：當系統短路電流為18KA時，根據公式計算可得所需的電纜截面積為112.5mm2。因此，即使設備額定電流再小，電纜截面積也應不小于120mm2以滿足熱穩定要求。

看完這篇文章后，希望廣大電氣人員能夠對電纜截面積的選擇方法有更深入的了解和參考。
