一、防火電纜基礎認知

1.1 防火電纜的定義與核心特性

防火電纜（Fire Resistant Cable）是指在規定火焰條件下能夠保持線路完整性一定時間的特種電纜，其核心特性包括：

• 耐火性能：在750℃-950℃火焰中維持供電90-180分鐘

• 阻燃特性：火焰蔓延范圍≤2.5米（單根）/自熄時間≤60秒

• 低煙無鹵：透光率≥60%，pH值≥4.3，電導率≤10μS/mm

• 機械強度：彎曲半徑可達6-10倍電纜外徑（柔性型）

1.2 防火等級標準體系

二、防火電纜型號規格全解析

2.1 型號命名規則（GB/T 19666）

基本結構：NH-[阻燃等級][導體][絕緣][護套]-[電壓等級] [芯數×截面]

示例解碼：

• NH-WDZA-YJY23 0.6/1kV 3×95+2×50

• NH：耐火型

• WDZA：無鹵低煙阻燃A類

• YJY：交聯聚乙烯絕緣+聚烯烴護套

• 23：鋼帶鎧裝+聚乙烯外護套

• 0.6/1kV：額定電壓

• 3×95+2×50：3芯95mm2+2芯50mm2

2.2 主流防火電纜類型對比

2.3 關鍵參數速查表

三、防火電纜生產工藝全流程

3.1 原材料選型標準

• 導體材料：T2R無氧銅桿（含銅≥99.95%，電阻率≤0.017241Ω·mm2/m）

• 絕緣材料：

• 合成云母帶（耐溫1000℃，厚度0.1-0.15mm）

• 陶瓷化硅橡膠（300℃開始陶瓷化）

• 金屬護套：

• 銅帶（厚度≥0.8mm，純度≥99.9%）

• 鋁帶（1060牌號，厚度1.0-1.5mm）

• 填充材料：氫氧化鎂復合物（粒徑≤5μm，添加量≥60%）

3.2 核心工藝流程詳解

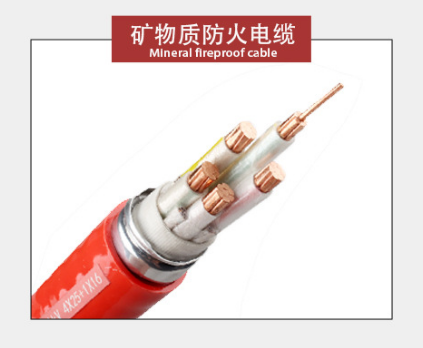

3.2.1 剛性礦物絕緣電纜（BTTZ）

1. 導體預處理：

• 銅桿拉絲至標稱直徑（公差±0.02mm）

• 退火處理（580±5℃/2h）

2. 氧化鎂灌裝：

• 高純度MgO粉（≥96%）烘干（200℃/4h）

• 等靜壓成型（壓力150-200MPa）

3. 銅護套焊接：

• 氬弧焊（電流180-220A）

• 焊縫抗拉強度≥母材85%

4. 軋制加工：

• 冷軋至規定外徑（橢圓度≤1%D）

• 退火消除應力（450℃/1h）

3.2.2 柔性礦物絕緣電纜（NG-A/YTTW）

1. 云母帶繞包：

• 45°斜向重疊繞包（重疊率≥30%）

• 張力控制（2.5±0.5N）

2. 金屬護套成型：

• 縱包焊接（鋁帶TIG焊，電流120-150A）

• 波紋軋制（波深3-5mm，波距15-20mm）

3. 隔氧層擠出：

• 陶瓷化硅橡膠擠出（機頭溫度90-110℃）

• 硫化條件（170℃/5min）

4. 成品測試：

• 耐火試驗（GB/T 19216.21）

• 噴水震動試驗（BS 6387 CWZ）

3.3 質量檢測關鍵點

• 局部放電：1.5U0下≤10pC（U0為額定電壓）

• 耐火試驗：

• A類：950℃+15kV/180min

• B類：750℃+0.6kV/90min

• 機械強度：

• 彎曲試驗（4D/10次無開裂）

• 沖擊試驗（1kg重錘1m高度）

四、防火電纜應用場景指南

4.1 建筑電氣系統選型方案

4.2 工業領域特殊應用

1. 石油平臺：

• 型號：NH-YJY62-F

• 特性：耐鹽霧+阻燃IA級

• 敷設：海底電纜專用敷設船

2. 鋼鐵冶煉：

• 型號：BTTVZ-1kV

• 耐溫：長期200℃短期800℃

• 防護：不銹鋼絲編織層

3. 化工防爆：

• 型號：NH-KVVP22

• 認證：ATEX/IECEx

• 結構：雙層鎧裝+石墨涂層

4.3 新興應用領域

1. 新能源汽車：

• 充電樁電纜：EV-FR-1kV

• 特性：耐油+柔性+IP67

• 標準：GB/T 33594-2017

2. 光伏電站：

• 直流電纜：PV-FR-1.5kV

• 耐UV：3000小時老化測試

• 載流：+20%常規電纜

五、市場現狀與采購策略

5.1 2023年價格參考（元/米）

5.2 供應商評估維度

1. 資質認證：

• 強制性認證：CCC、CQC

• 國際認證：UL、CE、DNV

2. 檢測能力：

• 自有燃燒實驗室

• CNAS認可檢測報告

3. 工程案例：

• 超高層建筑業績

• 地鐵/機場項目經驗

5.3 安裝維護要點

1. 敷設禁忌：

• 嚴禁銳角彎曲（最小半徑≥6D）

• 避免與非防火電纜混敷

2. 接頭處理：

• 使用專用密封端子

• 防火泥封堵（膨脹系數≥5）

3. 壽命監測：

• 5年紅外熱成像檢測

• 10年抽樣耐火復驗

六、技術前沿與發展趨勢

6.1 創新材料應用

1. 納米復合云母：

• 厚度減少30%

• 耐溫提升至1200℃

2. 自修復絕緣：

• 微膠囊修復技術

• 電弧損傷自動修復

3. 生物基護套：

• 植物提取阻燃劑

• 可降解率≥80%

6.2 智能防火電纜

1. 分布式測溫：

• 光纖測溫（精度±1℃）

• 每米1個監測點

2. 故障預警：

• 局部放電監測

• 早期火災預警

3. 自診斷系統：

• 阻抗變化分析

• 剩余壽命預測

6.3 標準演進方向

1. 新測試方法：

• 多物理場耦合試驗（熱-電-力）

• 極端環境模擬（-60℃~+300℃）

2. 環保要求：

• 全生命周期評估

• 有害物質零添加

3. 抗震標準：

• 8級地震模擬

• 共振頻率測試

本指南系統梳理了防火電纜從選型到應用的全鏈條知識，建議在實際項目中結合具體工況，咨詢專業電纜工程師進行定制化方案設計。選擇防火電纜時務必核實檢測報告和工程案例，確保關鍵場所的供電安全。
